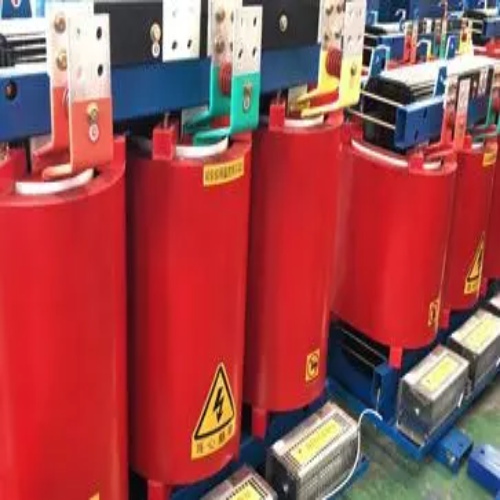

干式變壓器的鐵心結構是其核心組成部分，對變壓器的性能有重要影響。以下是對干式變壓器鐵心結構的詳細解析：

　　一、鐵心組成

　　干式變壓器的鐵心主要由鐵心柱(也稱鐵芯柱)和鐵軛(也稱磁軛)兩部分組成。鐵心柱是繞組套裝的部分，而鐵軛則用于連接鐵心柱，形成封閉的磁路。

　　二、鐵心結構類型

　　鐵心的結構一般可分成心式和殼式兩類：

　　心式鐵心：

　　特點：鐵軛靠著繞組的頂面和底面，但不包圍繞組的側邊。

　　應用：由于心式鐵心結構相對簡單，繞組的布置和絕緣也較為方便，因此我國電力干式變壓器主要采用心式鐵心。近年來，大量涌現的節能型配電干式變壓器也采用了卷鐵心結構，這種結構進一步簡化了設計并提高了效率。

　　殼式鐵心：

　　特點：鐵軛不僅包圍繞組的頂面和底面，而且還包圍繞組的側邊。

　　應用：殼式鐵心在一些特殊類型的干式變壓器中有所應用，如電爐干式變壓器等。但由于結構相對復雜，繞組的布置和絕緣要求也更高，因此在一般電力干式變壓器中較少采用。

　　三、鐵心材料

　　干式變壓器的鐵心材料要求具有良好的導磁性能，以減小鐵損。因此，鐵心通常采用硅鋼片疊制而成。硅鋼片有熱軋和冷軋兩種類型，但由于冷軋鋼板硅鋼片在軋制方向磁化時具有較高的磁導率和較小的單位損耗，其性能優于熱軋鋼板，因此國產干式變壓器普遍采用冷軋鋼板硅鋼片。

　　四、鐵心裝配方式

　　在鐵心的裝配過程中，硅鋼片首先被裁成所需的形狀和尺寸(即沖片)，然后按一定的排列方式交疊組合起來形成整體鐵心。裝配時還需注意各層沖片之間的接縫要相互錯開以避免渦流損耗。此外，為了保持鐵心的穩定性和減少振動噪聲，鐵心通常還會通過夾緊裝置進行固定。

　　五、鐵心重量占比

　　鐵心在變壓器各部件中的重量占比較大，在干式變壓器中通常占總重量的60%左右。這進一步強調了鐵心結構設計和材料選擇對于變壓器性能和經濟性的重要影響。

　　綜上所述，干式變壓器的鐵心結構是其設計和制造過程中的關鍵環節之一。通過合理選擇鐵心結構類型、材料和裝配方式可以優化變壓器的性能并降低制造成本。
