SCB10-200KVA干式變壓器安全，難燃防火、無污染。真正的免維護、綜合運行成本低。防潮性能好，可在100%濕度下運行;SCB10-200KVA干式變壓器安裝簡單，可安裝在環境惡劣的場合;損耗低、局部放電量小，噪音低，散熱能力強;過載能力強，抗短路能力強，配備完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。

　　SCB10-200KVA干式變壓器概述

　　本公司生產的SCB10-200KVA干式變壓器其性能指標符合各項標準，經用戶使用證明，運行可靠，達到**先進水平。該系列產品采用國外先進的制造技術，設計圖紙及技術文件齊全、正確、清晰、，生產設備先進，制造工藝穩定，測定手段完備，為生產優質的產品提供了堅實的保障。

　　產品用途

　　SCB10-200KVA干式變壓器根據標準《干式電力變壓器》制造，本產品性能損耗低，節能效果好，運行經濟，免維護。除工藝結構先進，抗短路、雷電沖擊水平高外，還具有阻然、防潮、防塵、噪聲低等特點，可深入負荷中心。廣泛適用于高層建筑、機場、車站、碼頭、電廠、變電站等。特別適合于易燃易爆等防火要求高的場所安裝使用。

　　本公司生產的SCB10-200KVA干式變壓器為不帶外殼，防護等級為IP00，如客戶需要提供防護等級為IP20和IP23的外殼。外殼可根據客戶要求選用普通鋼板、不銹鋼板、鋁合金等材料制作，并作酸洗、噴塑等處理。溫度控制顯示儀、負荷測錄儀安裝在外殼低壓側，方便用戶觀察，安全可靠。

　　性能參數

　　1、SC(B)10型主要性能參數見表

　　2、相數：3相

　　3、頻率：50Hz

　　4、絕緣耐熱等級：F級

　　5、繞組平均溫升：≤100K

　　6、局部放電量：小于5pc

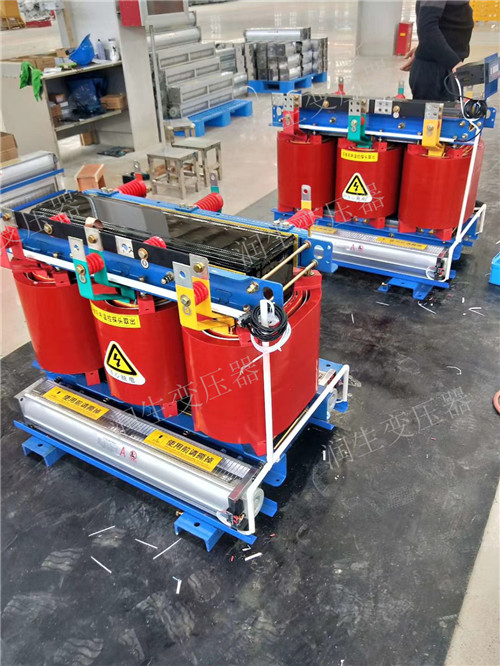

　　SCB10-200KVA干式變壓器產品結構:

　　1.鐵芯：采用優質高導磁低損耗冷軋晶粒取向硅鋼片制造，45度全料接縫步進疊狀結構，芯柱采用高強度絕緣帶綁扎，有效地降低了空載損耗，穿戴電流和鐵芯噪音，鐵芯表面采用絕緣樹脂密封以防潮防銹，夾件及堅固件經表面處理以防止銹蝕。

　　2.澆注線圈：線圈采用銅箔繞制，層間絕緣材料為美國杜邦公司生產的聚酯薄膜，再用瑞士TOBLY和意大利BP2公司的帶填料環氧酯真空澆注，玻璃絲纖維增強，其膨脹系數與銅導體相近，具有良好的抗沖擊、抗溫度變化、抗龜裂性能，玻璃纖維和環氧通脂、硅微粉都具有自熄性，不會持續燃燒，也不會產生有毒氣體污染環境。

　　3.箔壓線圈：對于低壓、大電流線圈，其短路時短路應力較大，同時低壓匝數少，低壓電流越大，采用繞線其安匝不平衡問題越突出，散熱效果也不好，而低壓線圈采用銅箔繞制，首先箔繞不存在軸向匝數和軸向繞制螺旋槳，高低壓繞組安匝平衡，短路時軸向應力較小，工藝上可容易設置多層風道貌岸然，解決其散熱問題，引線焊接在箔繞機上采用氬氣保護焊接，精度高，焊接電阻小，無外部焊接過程，繞組層間采用D279絕緣，繞制完畢后端部用樹脂密封固化。

　　4.帶外殼變壓器：根據不同的使用環境變壓器可配置不同防護等級的外殼，IP00防護等級為無外殼產品，IP外殼可防止大于12mm的固體物質進入，適合戶內安裝使用，IP23防護外殼除了具有IP20外殼的特點外還可防止與垂直線成60℃角以內的水滴流入，適合戶外安裝使用。IP20外殼的材料一般有鋼板型材結構，鋁合金結構和不銹鋼結構。
