礦用干式變壓器具備安全、可靠、節能、阻燃、自熄、耐水、沖擊韌性高、體型小、重量輕、承擔短路能力強、不產生有害物質、不污染環境與維護簡易等特點。礦用干式變壓器性能參數優異，在整個使用期限期內都保持的電氣性能和機械性能。礦用干式變壓器適用于防火要求高、負載波動較大及其耐熱等級高的環境里。礦井干式變壓器KSG的鐵心選用優質、磁致伸縮量較小的武鋼生產的全新優質30Q130低損耗的冷扎高導磁晶體取向硅鋼片、接縫小、消耗低，噪音小。

　　適應范疇

　　礦用干式變壓器適用于：煤礦、鐵礦、鋁礦、銅礦、金礦、銀礦、鋅礦、鈦礦、錳、鎂等各類礦和油田、煤氣田、油氣站、等有爆炸危險氣體中供配電應用。礦用干式變壓器按GB3836.1-83《爆炸性環境用防爆電氣設備通用要求》GB3836.2-83《爆炸性環境防爆電氣設備隔爆型電氣設備“d”》等相關標準設計、制造與檢測。

　　構造

　　1、箱殼系由鋼板焊接制成，箱殼可承受8個大氣壓強的波壓實驗，機蓋與箱沿之間接觸面符合防滴水、碰撞規定。

　　2、機蓋由鋼板制成，箱殼上有2個電纜出線套，出線套風面擺放橡膠墊圈，電纜越過橡膠墊圈，扭緊出線套后，能貸橡膠墊圈卡緊電纜以保證密封，所選的電纜外徑必須與橡膠墊圈配合密切，務必使電纜能被卡緊徹底密封，以確保防護特性。

　　構造簡述：

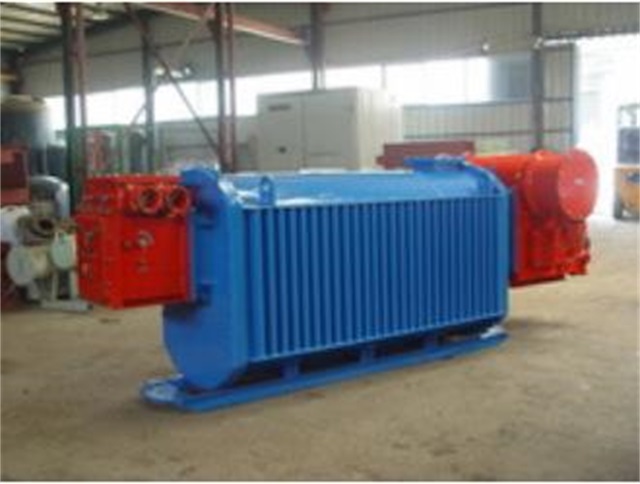

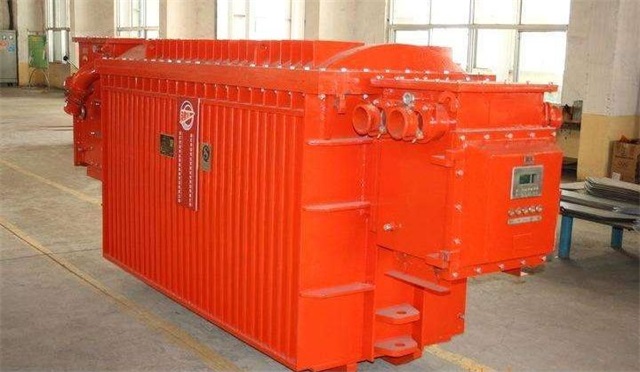

　　礦用干式變壓器由箱殼、機蓋、鐵芯安裝、絕緣安裝、髙壓導線、低壓導線及鐵路軌道用小車構成等構成。

　　礦用干式變壓器箱殼為頂開蓋的防爆型構造、在機蓋上配有四個小吊拌，用以機蓋拆裝時的吊裝，箱殼兩邊為波紋鋼板，箱底選用碳鋼板，變壓器高、低壓側都設有接線法蘭、連接高低壓開關。箱殼上配有四個大吊拌，供變壓器總體吊裝之用;箱殼兩邊焊有接地螺栓及“〨”接地標志，供連接外接地線之用。

　　礦用干式變壓器內部有高低壓連鎖線及溫度控線分別向高、低壓開關連接;溫控選用PT100鉑電阻或溫度繼電器，當變壓器內溫度太高時，傳出過熱信號。

　　礦用干式變壓器采用優質工藝?yán)@制，固層、匝間選用耐熱絕緣材料，可在高溫下下長期運作。高、低壓繞組全部在真空中環氧樹脂澆筑并干固,組成高韌性構造。礦井干式變壓器KSG配有溫度控制器，自動溫度控制設備固定于變壓器罩殼上，便于觀查顯示器信息，當變壓器溫度太高或產品散熱設備出現異常時，溫度控制器導出超柔和超高溫跳閘2組常開觸點。變壓器繞阻中鋪設溫度檢測傳感器，配置數字溫度顯示器，表明監控點溫度值，表明溫度報警和故障信號，具有過熱報案和超高溫自動跳閘作用。并參加提升機電控系統的連鎖維護?？梢赃x擇轉換開關，具備自動和手動2個位置。
