SCB11干式電力變壓器的產品特點

　　1.損耗低，節電效果好，帶來了運行上的經濟實惠。

　　2.阻燃、防爆、無污染、免維修、可分散安裝在負荷中心，降低投資造價，節約費用。

　　3.局部放電量小于10PC，線圈不吸潮，不吸塵，機械強度高，可靠性好。

　　4.抗短路，耐雷電沖擊性能好。

　　5.外殼采用不繡鋼、冷板和鋁合金三種材料，類型分拔風式、散熱式，進出線可以上進上出，下進上出，下進下出。

　　6.變壓器可按用戶需要帶有溫度控制和溫度顯示系統，可和溫控系統配合使用。

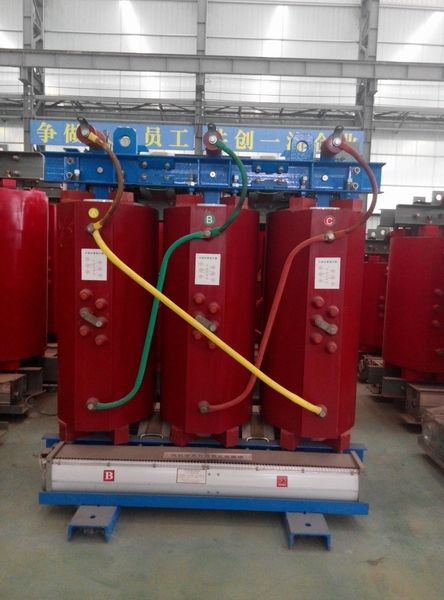

　　SCB11干式變壓器結構特點:

　　1.鐵芯

　　SCB11干式變壓器采用優質冷軋晶粒取向硅鋼片,鐵芯硅鋼片采用45度全斜接縫,使磁通沿著硅鋼片接縫方向通過.

　　2.繞組

　　SCB11干式變壓器繞組有以下幾種:

　　(1)纏繞式

　　(2)環氧樹脂加石英砂填充澆注

　　(3)玻璃纖維增強環氧樹脂澆注(即薄絕緣結構)

　　(4)多股玻璃絲浸漬環氧樹脂纏繞式

　　3.高壓繞組

　　SCB11干式變壓器一般采用多層圓筒式或多層分段式結構

　　4.低壓繞組

　　SCB11干式變壓器一般采用層式或箔式結構。

　　SCB11干式變壓器性能優越，其性能指標達到國際先進水平。安全，阻燃防火，可直接安裝在負荷中心。免維護、安裝簡便，綜合運行成本低。防潮性能好，可在100%濕度下正常運行，停產后不經預干燥即可投入運行。損耗的、局部放電量低、噪聲小、散熱能力強。機械性能好，抗短路能力強，高壓繞組用高強度玻璃絲線繞制，低壓繞組選用進口優質銅箔繞制，并在真空狀態下澆注而成。并配備由完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。根據用戶要求可配制外殼，安全美觀。

　　一是當三相配電變壓器的供電半徑過大，負荷密度小，末端供電電壓偏低，影響用戶正常用電時，在供電末端安裝單相配電變壓器，可縮短低壓供電半徑，解決用戶電壓偏低問題。

　　二是當三相配電變壓器的負荷過重時，根據負荷特點，選擇適當?shù)闹Ь€安裝單相配電變壓器，可轉移負荷，解決增容問題。

　　三是在無三相電用戶的住宅小區安裝單相配電變壓器向居民供電，可縮短低壓供電半徑，降低損耗。

　　四是在負荷密度小、分布廣、無三相電用戶的地點安裝單相配電變壓器供電，可節約投資，解決遠離電源點的問題。

　　干式變壓器使用環境:戶內使用

　　正常使用條件:海拔不超過1000m。

　　環境溫度最高 +40℃,

　　最低氣溫 -30℃ ,

　　最高年平均氣溫 +20℃

　　1.防潮性：真空浸漬，防潮性好;

　　2.安全防爆性能：耐高溫，具有極強的抗擊能力;

　　3.搞短路能力：低壓為銅質箔繞，搞短路能力極強;

　　4.絕緣性：局部放電量小于5PC,絕緣強度高;

　　5.環保性：壽命期后直接回收利用，不污染環境;

　　6.機械性能：高壓導線用高強度的能耐受170℃以上高溫漆包線繞制并通過真空浸漬固化，160℃真空干燥，形成較強的整體;

　　7.型變壓器相應降低15%，運行費用可大大降低。

　　標準;GB1094.1-1996 GB1094.3-2003 GB/T 6451-2008

　　以上國家標準損耗等同于IEC60076標準

　　型號; -----------SCB10--250KVA

　　電壓比;---------10-0.38KV

　　連接組別;------- DYN11

　　阻抗電壓;-------4.0%

　　空載電流;-------1.6%

　　空載損耗;-------720W

　　負載損耗;-------2760W

　　總重量;---------1040KG

　　本體尺寸;1100X710X1140MM

　　SCB10干式變壓器技術規范

　　1.電壓等級：10kV

　　2.分接范圍：±2×2.5%

　　3.容量:5000 kVA及以下

　　4.相數：三相

　　5.頻率：50HZ，60HZ

　　6.聯結組標號：D，Yn11;Y,Yn0(或按用戶要求)

　　7.阻抗電壓：見技術參數表

　　8.最高溫升：100K

　　9.溫度極限：155℃

　　10.冷卻方式：AN或AF

　　11.防護等級：IP00，IP2X等

　　12.絕緣耐熱等級：F

　　13.絕緣水平：

　　⑴10kV級產品工頻耐壓28kV，35kV，沖擊耐壓60kV，75kV
