概述

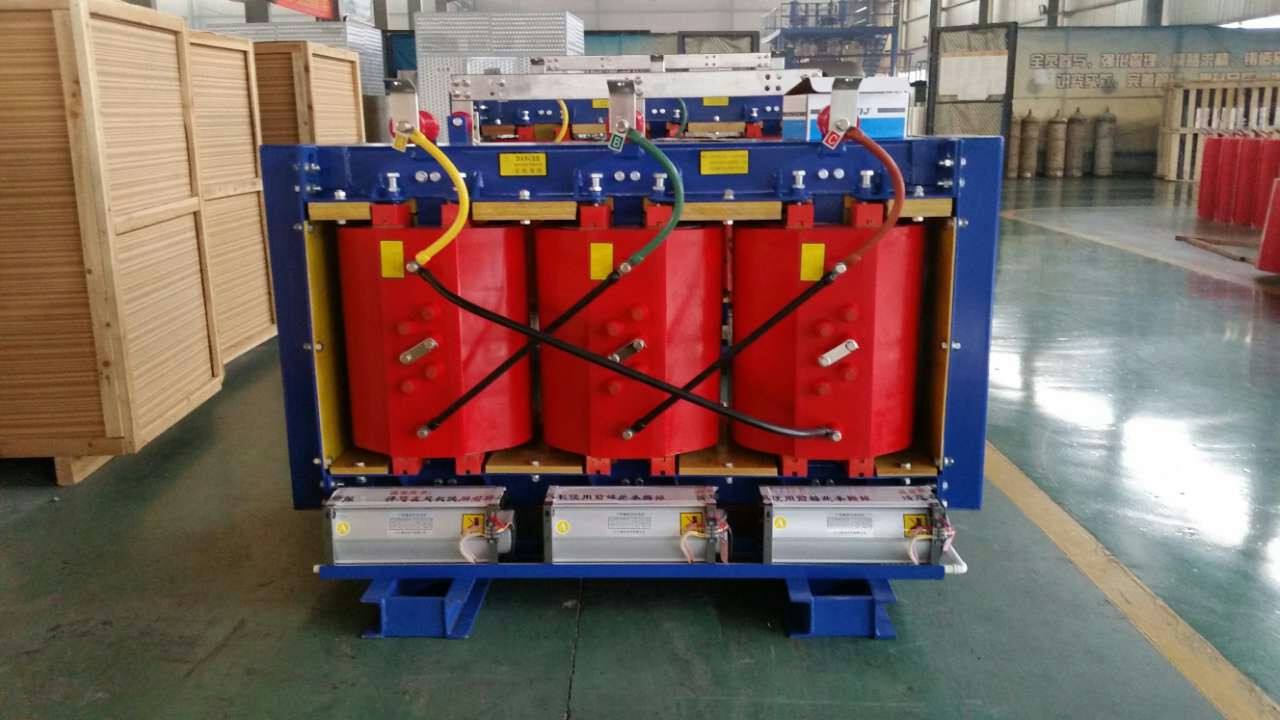

　　80KVA非晶合金干式變壓器，系本廠最早推出的電器產品，采用進口材料和嚴謹設計，具有性能優良，工作可靠，適應性和可以長期工作等優點。

　　SG有外殼式; SBK為無外殼式，均為立式安裝方式、它彌補了電力變壓器電壓?jiǎn)我坏牟蛔?，滿足各種用電器的電壓，或交流經整流后的直流電源，在額定的容量下可連續工作，被廣泛應用于機床和工農業各種機械設備中一般電器控制電源，局部照明及指示燈電源。

　　◆ 產品介紹

　　驕姿電氣在設計、生產進出口精密設備使用的變壓器方面有無可比擬的優勢,長期為歐姆龍、臺達等眾多國內外知名進出口設備廠家供應變壓器。此系列變壓器專為企業設備電源配套使用，用以解決國內外電壓不同而造成的設備無法使用之困惑(如三相輸入1200v、1140v、690v、660v、440V、420V、400V、380V、360v三相輸出480V、460V、440V、415V、400V、240V、230V、220V、210V、208V、200V、190V、182V、173V、120V、110V、100V等，或依據客戶要求設計)。其產品特征具有運行穩定、性能優良，更具有防火、防潮、安全可靠、節約電能及維護方便等優點。

　　◆適用場所

　　該系列變壓器廣泛用于進出口設備、地鐵、高層建筑、機場、車站、印刷、機床、碼頭、工礦企業及隧道的輸配電及進口設備的使用等場所.因當?shù)仉妷翰煌?，須轉換電壓之場所，專為電氣機械設備而量身定做。

　　◆容量：0.5KVA~5000KVA

　　◆絕緣等級: F級或H級

　　◆頻率：50/60Hz

　　◆相數：三相

　　1. JB/T9646-1999變壓器標準

　　2. GB 19212.5-2006隔離變壓器標準

　　3. GB1094.11-2007國家電力變壓器標準

　　◆使用條件

　　1.海拔不超過2500m。

　　2.環境溫度-25~+45℃

　　3.空氣相對濕度：最潮月的平均最大相對濕度為 90%

　　4.電源電壓的波形近似于正弦波。

　　5.多相電源電壓的對稱性多相變壓器所連接的電源電壓應近似對稱。

　　6.無劇烈震動和沖擊振動的地方

　　7無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方

　　8.不受雨雪侵襲的場所

　　◆安裝和使用說明

　　1.打開包裝箱，取出說明書等備用件及本機，并仔細閱讀《使用說明書》以便正確使用。

　　2.將本變壓器可靠固定在適當位置，保證不受振動和侵蝕。

　　3.使用前，必須測試電路，電網電壓是否為額定輸入電壓值，允許偏差+—5%若大大地超過該范圍，應考慮前端添加穩壓電源，以確保變壓器可靠工作。

　　4.選用適當截面導線按標識接好線，檢查無誤后，即可通電，本變壓器正常工作。

　　接地線截面不小于 1.5MM

　　額定電流計算

　　電流 =額定容量(VA)

　　----------------------(A)

　　3X輸出(輸入)電壓V

　　容量單位：1000VA=1KVA 1KW=1.25KVA

　　◆注意事項

　　1.購買前，先估算好您所使用的電器的總?cè)萘?，并使用留有相當裕量的變壓器。

　　2.當您使用多插頭電壓變壓器時，最高電壓可負載最大額定容量，其余各插頭電壓的容量應按與最高電壓的比例相應減少且當有兩組以上電壓同時使用時，其負載電流總和不超得過變壓器次級電流。

　　3.安裝前，應仔細校核銘牌及附件說明書的各項數據是否符合您的要求，確認無誤后，方可安裝使用。

　　4.通電工作后，變壓器鐵芯和線圈將發熱(但溫升不超過80℃)屬正?，F(xiàn)象，若溫升過高，其至冒 煙，則應切斷電源開關，重新檢查您所使用的電器容量，予以調整。

　　5.在運輸中，應盡可能避免碰撞，切勿受潮，使用時，請注意維護，以保證變壓器使用壽命。

　　6.各接點螺母應緊固，以免接頭打火，發熱燒壞接頭裝置。

　　7.為了確保變器安全，應裝設保護裝置(如熔斷器、熱脫扣器)，可靠起到保護作用(過載保護 置的斷流容量一般取額定容量的1.1倍)。
