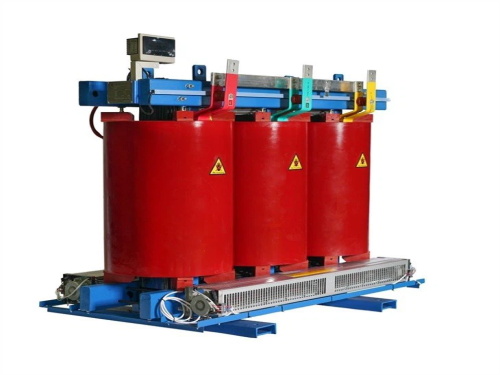

SCB13干式變壓器技術規格書通常涵蓋設計標準、電氣參數、材料要求、安全防護、環境適應性及運行維護規范，以下為具體內容：

　　一、設計標準與規范

　　變壓器設計、材料、制作、測試等應執行最新版本的國家標準(GB)、電力行業標準(DL)和國際單位制(SI)標準及規范，包括但不限于《電力干式變壓器第一部分總則》(GB 1094.1)、《外殼防護等級》(GB 4208)、《干式變壓器、高壓電器和套管的接線端子》(GB 5273)、《干式電力干式變壓器》(GB 6450)、《干式干式變壓器的技術參數和要求》(GB/T 10228)、《電力干式變壓器試驗導則》(JG/T 501)、《三相配電變壓器能有效限定值及能效等級》(GB 20052)、《電力變壓器》(IEC 60076)、《干式電力變壓器》(IEC 60076)、《環氧樹脂干式變壓器》(GB1094.11)、《大于1000V交流電絕緣套管》(IEC 60137)、《變壓器終端和繞組分接頭標識》(IEC 60616)、《干式變壓器》(IEC 60726)、《電磁兼容性》(IEC 60801)等。

　　二、主要技術參數

　　額定電壓變比：10/0.4KV。

　　頻率：50Hz。

　　相數：三相。

　　冷卻方式：自然風冷/強制風冷。

　　過載能力：滿足IEC《干式變壓器負載導則》要求。

　　使用條件：海拔<1000米，環境溫度0℃～40℃。

　　高壓線圈額定承受雷電沖擊電壓：75KV。

　　高壓線圈額定工頻耐壓(1min)：35KV。

　　低壓線圈絕緣等級(1min)：3KV。

　　接線方式：Dyn11。

　　短路阻抗：6%。

　　分接頭：電壓調整范圍及比例為±2*2.5%。

　　絕緣耐熱等級：F級(不可偏離)。

　　進出線方式：電纜下進線，進線電纜應有安全、合理且有效的固定。

　　變壓器損耗：空載損耗比SCB11型產品降低20%以上。

　　局部放電量：在三相測量施加電壓1.3Ur，持續時間3min時，小于10pC。

　　噪聲水平：比現行專業標準JB/T10088-1999《6-220KV級變壓器聲級》低10-15分貝以上。

　　阻燃性：產品阻燃性好，制造商需提供通過國際權威檢測機構或國際知名獨立試驗室的C2、E2、F1的測試，一臺變壓器需同時通過以上三個試驗并獲得相應認證證書。

　　三、材料與結構要求

　　線圈材料：

　　高壓繞組采用優質銅帶，層間采用優質絕緣材料，絕緣材料由玻璃纖維和優質環氧樹脂組成，采用防火阻燃的環氧樹脂混合料進行澆注。高壓繞組線圈澆注采用在真空狀態下帶AL(OH)3防火阻燃填料的環氧樹脂混合料進行澆注，真正阻燃自熄，制造廠家需提供AL(OH)3防火阻燃填料的專利或授權證明。

　　低壓繞組采用優質銅箔繞制，高電導率，無端部螺旋角，端部漏磁小，與高壓箔繞線圈之間具有理想的安匝平衡，提高抗短路能力。

　　鐵芯由優質、抗老化、晶粒取向、低損耗高導磁性硅鋼片制成，采用45o全斜接縫，7步進搭接結構。硅鋼片切口表面應光滑，并適當結合在一起。鐵芯由自鎖的禁固裝置緊緊夾住，并用作足夠的鐵芯繃帶保證磁鐵芯的均勻受壓。鐵芯應設計足夠的機械強度以防止運輸中的鋼片的錯位并在運行中盡量減小振動，鐵芯的外側面應作防銹和防腐處理。

　　外殼：

　　外殼材質：冷軋鋼板。

　　防護等級：IP21。

　　外殼結構：組裝式，便于拆卸。

　　顏色：根據用戶需求。

　　四、安全與防護要求

　　抗震性能：變壓器保證能夠耐受7級地震而不損壞，并通過德國IABG抗震實驗報告。針對東北地區特殊使用環境，干式變壓器需提供高于-40℃標準的低溫存儲報告。

　　溫控與溫顯：提供智能型溫控溫顯裝置，并向智能配電監控系統提供不少于以下內容的數據以供智能配電監控系統完成該部分?jǐn)?shù)據采集：

　　數字溫度顯示器既可以實時巡回顯示變壓器三相低壓繞組的溫度，也可固定顯示三相溫度中的最高值。

　　控制風機啟停：當變壓器低壓線圈溫度達到100℃時，啟動風機，達到80℃時關閉風機;當變壓器低壓線圈溫度達到130℃時(出廠設定，也可根據用戶要求另設)，輸出報警信號，為智能配電監控系統提供無源干接點報警信號并預留專用接線端子。

　　檢測溫控器自身故障。

　　報警信號：當變壓器線圈溫度超過出廠設定值(也可根據用戶要求另設)時，發出報警信號，提供無源干接點報警信號;當測量線路斷線或溫控器自身發生故障時報警。

　　當變壓器低壓線圈溫度達到150℃(出廠時設定也可根據用戶要求另設)時，輸出跳閘信號，提供無源干接點跳閘信號。

　　通訊接口：為智能配電監控系統提供通訊接口(接口形式為RS485)及標準的開放的通信協議。

　　五、質量保證與服務要求

　　質量保證期：為1年。在此期間，如遇與所供產品有關的問題在接用戶通知后8小時內應趕到現場提供免費服務。所有售后服務人員必須是生產廠家工作人員，不得委托第三方公司，并提供生產廠家承諾函。

　　標志與銘牌：各繞組應有相應的接線端子標志，所有標志應牢固且耐腐蝕。設備的銘牌上應有設備名稱、生產廠名、商標、型號、主要技術規格、出廠編號等;除此之外還應符合GB 6450-86中2.2的規定。所有設備(包括輔助設備)所用的銘牌、所用指示、警告指示必須有中文表示，不帶中文銘牌和指示的產品將被視為不合格產品。

　　機械沖擊防護：變壓器應可靠支撐安裝過程中及短路引起的所有機械沖擊。
