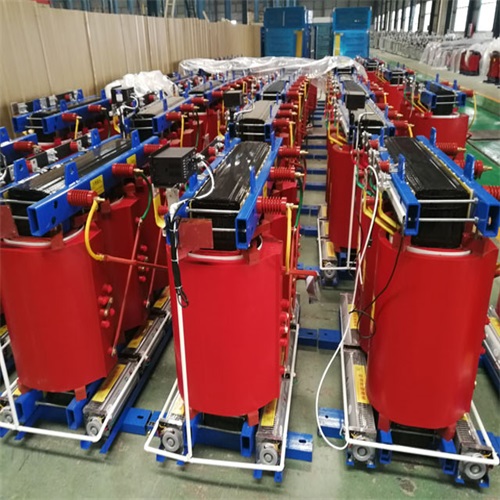

SCB14干式變壓器參數與配置會因型號不同而有所差異，以下是一些常見型號的關鍵參數與配置要點：

　　一、關鍵參數

　　額定容量：SCB14系列干式變壓器額定容量范圍較廣，如SCB14-250KVA、SCB14-800/10、SCB14-1250/10、SCB14-3150/10等型號，分別對應250kVA、800kVA、1250kVA、3150kVA等不同容量，可根據具體需求選擇。

　　額定電壓：高壓側額定電壓通常為10kV，低壓側額定電壓為0.4kV，適用于常見的電力傳輸和分配場景。

　　絕緣等級：通常為F級或H級，表示變壓器絕緣材料的耐熱等級，確保變壓器在高溫環境下的穩定運行。

　　短路阻抗：一般在4%至10%之間，具體數值根據型號和設計要求而定。

　　空載損耗和負載損耗：SCB14型變壓器在空載損耗上比常規產品節能30%以上，負載損耗比常規產品節能10%以上，具有較低的運行成本。

　　溫升限值：絕緣材料溫升限值通常符合相關標準，如-67°C等(此數據為特定條件下的限值，實際溫升限值需根據具體型號和標準確定)。

　　噪聲水平：比現行專業標準低10-15分貝以上，提供更安靜的運行環境。

　　二、配置要點

　　鐵芯材質：選用優質80牌號冷軋硅鋼片，五階以上全斜接縫結構，芯柱采用F級無緯帶綁扎，鐵芯表面采用環氧樹脂包封，降低空載損耗、空載電流和鐵芯噪聲。

　　繞組結構：高壓繞組用帶填料環氧樹脂真空澆筑，局放量小，線圈電氣強度高;低壓繞組采用箔式結構，解決軸向螺旋角問題，使安匝更平衡。線圈采用軸向冷卻風道，增強散熱能力。

　　冷卻方式：配備橫流冷卻風機和智能溫控儀，當變壓器溫度達到設定值時，冷卻風機自動啟動對變壓器進行降溫，提高變壓器運行的可靠性。冷卻方式包括自然風冷(AN)或溫控自動散熱(AF)等。

　　調壓方式：通常為無勵磁調壓，可根據實際需求進行電壓調整。

　　防護等級：外殼材質可能采用高質量的鋁合金或不銹鋼，防護等級達IP20及IP23，適用于戶內使用，防止灰塵、水和其他有害物質的侵入。
