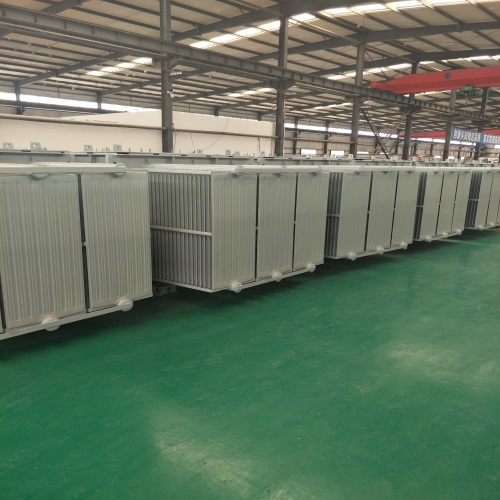

油浸式變壓器作為電力系統中至關重要的設備，其主要部件共同協作以確保變壓器能夠高效、穩定且安全地運行。以下將詳細闡述油浸式變壓器的主要部件，包括它們的功能、特性以及相互之間的關系。

　　一、鐵芯

　　功能描述：

　　鐵芯是油浸式變壓器磁路的主要部分，它構成了變壓器進行電磁能量轉換的核心。鐵芯通常由高導磁率的硅鋼片疊制而成，以減少渦流損耗和磁滯損耗。鐵芯的結構可分為心式結構和殼式結構，電力變壓器多采用心式結構，其原、副繞組套裝在鐵心的兩個鐵心柱上，結構簡單且效率高。

　　特性與要點：

　　高導磁率：采用優質硅鋼片，提高磁通轉換效率。

　　低損耗：疊片間涂有絕緣漆，減少渦流和磁滯損耗。

　　結構緊湊：心式結構便于繞組布置和散熱。

　　二、繞組(線圈)

　　功能描述：

　　繞組是變壓器的電路部分，由絕緣銅線或鋁線繞制而成。繞組作為電流的載體，在鐵芯上產生磁通并感應出電動勢，實現電壓的變換。繞組分為高壓繞組和低壓繞組，根據設計需要可分為同心繞組和堆疊繞組。

　　特性與要點：

　　絕緣性能好：采用高絕緣等級的導線材料，確保繞組間的電氣隔離。

　　散熱良好：繞組設計考慮散熱需求，避免局部過熱。

　　匝數可調：通過分接開關調節繞組的匝數，實現電壓的調節。

　　三、油箱

　　功能描述：

　　油箱是油浸式變壓器的外殼，用于容納變壓器油和器身。它不僅是變壓器的保護屏障，還承擔著散熱的重要作用。油箱內充滿變壓器油，油液在循環過程中帶走熱量，確保變壓器在規定的溫度范圍內運行。

　　特性與要點：

　　密封性良好：防止油液泄漏和外界雜質進入。

　　散熱性能優越：油箱結構設計合理，有利于油液循環散熱。

　　附件齊全：油箱上裝有油枕、呼吸器、防爆管等附件，確保油箱的安全可靠運行。

　　四、油枕(儲油柜)

　　功能描述：

　　油枕安裝在油箱上，主要作用是調節油箱內的油位，并作為變壓器油與空氣的隔離層，減少油液與空氣的接觸，防止油液氧化和污染。同時，油枕還能在變壓器油因溫度變化而膨脹或收縮時起到緩沖作用。

　　特性與要點：

　　密封性好：防止油液和空氣的直接接觸。

　　容量適中：根據變壓器容量和油位變化需求設計油枕容量。

　　裝有油位指示器：便于觀察油位變化，及時補充或更換油液。

　　五、呼吸器

　　功能描述：

　　呼吸器安裝在油箱頂部，用于在變壓器油因溫度變化而膨脹或收縮時，允許油箱內的氣體自由進出，同時過濾掉進入油箱的空氣中的雜質和水分，保持油液的清潔和干燥。

　　特性與要點：

　　過濾效果好：采用高效過濾材料，有效去除空氣中的雜質和水分。

　　結構簡單：便于安裝和維護。

　　密封性好：防止油液泄漏和外界雜質進入。

　　六、防爆管(安全氣道)

　　功能描述：

　　防爆管安裝在油箱頂蓋上，是一種安全保護裝置。當變壓器內部發生故障產生大量氣體時，油箱內壓力急劇升高，防爆管會自動破裂釋放壓力，防止油箱爆裂和油液噴出造成事故。

　　特性與要點：

　　靈敏度高：能夠及時響應油箱內部壓力的變化。

　　耐爆能力強：能夠承受一定的壓力而不破裂。

　　易于更換：防爆管破裂后便于更換和維護。

　　七、散熱器

　　功能描述：

　　散熱器是油浸式變壓器冷卻系統的重要組成部分，它通過增大油液與空氣的接觸面積和加快空氣流動速度來提高散熱效果。散熱器通常采用金屬材質制成，具有良好的導熱性和散熱性能。

　　特性與要點：

　　散熱效率高：能夠迅速帶走油液中的熱量。

　　結構緊湊：節省空間且便于安裝。

　　耐腐蝕性好：采用耐腐蝕材料制成，延長使用壽命。

　　八、絕緣套管

　　功能描述：

　　絕緣套管安裝在變壓器的油箱蓋上，用于將線圈引線端從油箱中引出并與油箱絕緣。絕緣套管不僅起到電氣隔離的作用還承受著電壓的作用。根據電壓等級的不同可采用不同材質的絕緣套管如瓷質、充氣或充油以及電容式等。

　　特性與要點：

　　絕緣性能好：能夠承受高電壓而不擊穿。
