油浸式電力變壓器組成部件詳解

　　一、引言

　　油浸式電力變壓器作為電力系統中不可或缺的重要設備，其組成部件的復雜性和精密性直接決定了其性能的穩定性和可靠性。本文將詳細解析油浸式電力變壓器的組成部件，通過分點表示和歸納的方式，結合相關數字和信息，為讀者呈現一個清晰、完整的油浸式電力變壓器組成部件概覽。

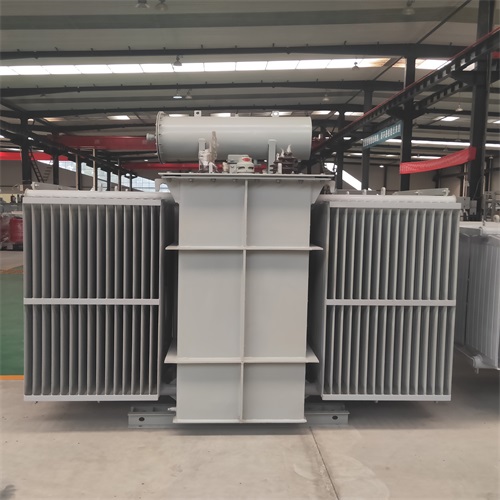

　　二、油浸式電力變壓器的主要組成部件

　　變壓器油箱

　　變壓器油箱是油浸式電力變壓器的外殼，通常由鋼板焊接而成，具有足夠的機械強度和密封性能。油箱內部裝有變壓器油，用于絕緣和散熱。油箱的頂部通常設有油枕，用于調節油位和油溫。此外，油箱上還設有放油閥、吸濕器等附件，方便對變壓器進行維護和管理。

　　變壓器鐵芯

　　變壓器鐵芯是油浸式電力變壓器的磁路部分，通常由硅鋼片疊壓而成，以減少渦流損耗和磁滯損耗。鐵芯上繞有繞組，通過電磁感應原理實現電壓的變換。鐵芯的截面形狀通常為矩形或圓形，其大小和形狀取決于變壓器的額定容量和電壓等級。

　　繞組

　　繞組是油浸式電力變壓器的電路部分，由絕緣銅線或鋁線繞制而成。繞組分為高壓繞組和低壓繞組，分別連接在高壓側和低壓側的引出線上。繞組的設計要充分考慮電流密度、絕緣性能和散熱性能等因素，以確保變壓器的安全運行。

　　絕緣材料

　　油浸式電力變壓器中使用了大量的絕緣材料，如絕緣紙、絕緣油、絕緣套管等。這些絕緣材料的主要作用是防止繞組之間、繞組與鐵芯之間以及繞組與油箱之間發生電氣擊穿，確保變壓器的絕緣性能。

　　冷卻系統

　　冷卻系統是油浸式電力變壓器的重要組成部分，用于降低變壓器的運行溫度，提高變壓器的使用壽命。常見的冷卻方式有自然油循環風冷、強迫油循環風冷和強迫油循環水冷等。冷卻系統通常由散熱器、風扇、油泵等部件組成，通過循環變壓器油來實現熱量的傳遞和散發。

　　保護裝置

　　保護裝置是油浸式電力變壓器的重要安全設施，用于監測變壓器的運行狀態并在異常情況下及時切斷電源，保護變壓器免受損壞。常見的保護裝置有氣體繼電器、壓力釋放閥、溫度計等。這些保護裝置能夠?qū)崟r監測變壓器的油位、油溫、氣體含量等參數，一旦發現異常情況就會觸發相應的保護動作。

　　出線裝置

　　出線裝置是油浸式電力變壓器與外部電路的連接部分，通常由套管、接線端子等部件組成。出線裝置的主要作用是將變壓器的輸出電壓和電流引出到外部電路中，實現電能的傳輸和分配。

　　三、總結

　　油浸式電力變壓器的組成部件繁多且復雜，每一個部件都發揮著至關重要的作用。從變壓器油箱到繞組、從絕緣材料到冷卻系統、從保護裝置到出線裝置，這些部件共同構成了油浸式電力變壓器的完整體系。在實際應用中，我們需要根據變壓器的具體需求和工作環境來選擇合適的組成部件和配置方案，以確保變壓器的性能穩定、安全可靠。
