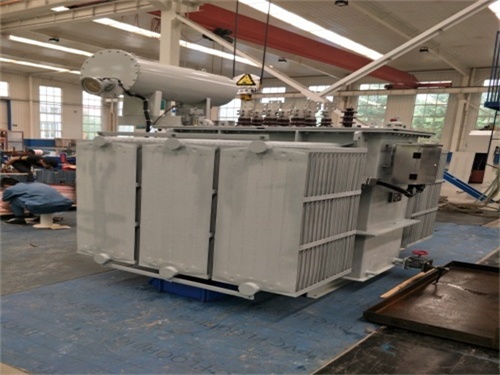

5000kVA油浸式變壓器是一種大容量電力設備，廣泛應用于工業園區、大型商業綜合體、數據中心、新能源電站(如風電/光伏升壓站)及城市配電網等場景。以下從技術參數、結構設計、關鍵組件、性能特點、選型要點及運維管理六個方面進行詳細解析：

　　一、核心技術參數

　　二、結構設計特點

　　1. 鐵芯與繞組

　　鐵芯：

　　采用三相三柱式或五柱式結構，五柱式可減少零序磁通對油箱的發熱影響。

　　疊片工藝：45°全斜接縫，疊片系數≥0.97，降低空載損耗。

　　鐵芯材料：0.23mm高導磁率硅鋼片(如30QG120)，單位損耗≤1.10W/kg(50Hz,1.7T)。

　　繞組：

　　高壓繞組：采用連續式或糾結式結構，糾結式可改善沖擊電壓分布。

　　低壓繞組：優先選用銅箔繞制，減少軸向短路力，提高抗短路能力。

　　絕緣設計：繞組間采用Nomex紙或聚酯薄膜復合絕緣，耐熱等級≥F級。

　　2. 油箱與散熱器

　　油箱：

　　材質：Q345B低合金高強度鋼板，厚度6~8mm，焊接后進行100%射線探傷。

　　結構：波紋片式油箱(自動補償油體積變化)或配儲油柜(膠囊式或隔膜式)。

　　防腐：表面噴砂處理后涂裝環氧富鋅底漆+聚氨酯面漆，耐鹽霧≥1000小時。

　　散熱器：

　　類型：片式散熱器(散熱面積≥300m2)或管式散熱器(適用于高海拔地區)。

　　冷卻效率：ONAN方式下，油溫升≤55K(環境溫度40℃時)。

　　三、關鍵組件解析

　　1. 分接開關

　　類型：

　　無載分接開關：停電操作，分接范圍±5%(如35±2×2.5%kV)。

　　有載分接開關(如MR、ABB品牌)：帶負荷切換，分接范圍±8×1.25%，壽命≥50萬次操作。

　　觸頭材料：銀氧化鎘合金(AgCdO)，接觸電阻≤30μΩ，耐電弧燒蝕。

　　2. 保護裝置

　　氣體繼電器(瓦斯繼電器)：

　　輕瓦斯動作：250~300cm3氣體容積，觸發報警信號。

　　重瓦斯動作：油流速度≥1.0m/s，跳閘保護變壓器。

　　壓力釋放閥：

　　動作壓力：0.7±0.05bar，復位壓力≥0.5bar，防止油箱爆裂。

　　溫度計：

　　上層油溫監測：鉑電阻(Pt100)或熱電偶，報警值95℃，跳閘值105℃。

　　繞組熱點監測(可選)：光纖測溫系統，精度±1℃，響應時間<1秒。

　　3. 套管

　　高壓套管：

　　類型：電容式套管(內部填充SF6氣體或絕緣油)，額定電流630~1250A。

　　耐壓：雷電沖擊耐受電壓≥200kV(峰值)，工頻耐壓≥70kV/1min。

　　低壓套管：

　　類型：純瓷套管或復合絕緣套管，額定電流≥7200A(銅排引出)。

　　四、性能優勢

　　高能效：

　　空載損耗較S13系列降低約20%，負載損耗降低約15%，年節電量可達10萬kWh以上(按80%負載率計算)。

　　強抗短路能力：

　　通過短路承受能力試驗(IEC 60076-5)，可承受3秒短路電流(峰值≥100kA)。

　　低噪聲：

　　采用降噪鐵芯墊塊與優化油道設計，噪聲水平≤65dB(距變壓器1米處)。

　　環保性：

　　可選用天然酯絕緣油(燃點>360℃，生物降解率>97%)，降低火災風險與環境污染。

　　五、選型要點

　　負載特性匹配：

　　連續滿載運行：優先選擇ONAN冷卻方式，成本較低。

　　短期過載需求：選用ONAF冷卻方式，過載能力提升30%~50%。

　　環境適應性：

　　高海拔地區(>1000m)：需降容使用(每升高1000m，容量降低約10%)。

　　高污染環境：選用IP55防護等級油箱，配套防塵濾網。

　　智能監控需求：

　　配置DGA(溶解氣體分析)在線監測，提前預警內部故障。

　　集成局放傳感器，檢測絕緣老化(靈敏度≤5pC)。

　　六、運維管理建議

　　定期試驗：

　　油色譜分析：每3個月檢測H?、CO、CH?等氣體含量，判斷內部故障類型。

　　繞組直流電阻測試：每年一次，三相不平衡率≤2%。

　　油質維護：

　　微水含量：≤20ppm(體積分?jǐn)?shù))，超標需真空濾油處理。

　　酸值：≤0.1mgKOH/g，超標需換油。

　　冷卻系統檢查：

　　清理散熱器表面灰塵，確保通風順暢。

　　檢查風扇電機絕緣電阻(≥0.5MΩ)，軸承潤滑情況。

　　七、典型應用案例

　　某大型數據中心：

　　配置2臺5000kVA 35kV/10kV變壓器，采用ONAF冷卻方式，負載率75%，年節電費約15萬元。

　　風電場升壓站：

　　選用5000kVA 66kV/35kV變壓器，配備有載分接開關，適應風速波動導致的電壓變化。
