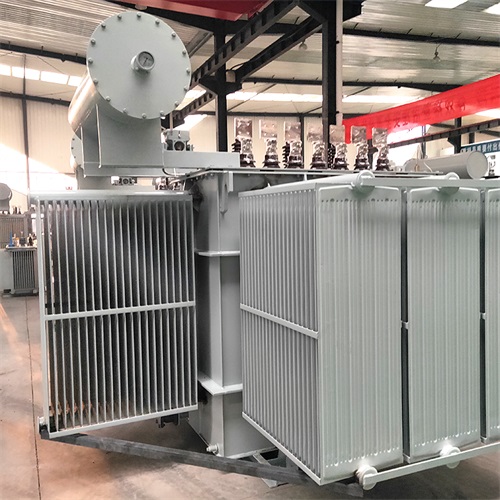

S22-6300KVA油浸式電力變壓器概述

　　S22-6300KVA油浸式電力變壓器是一種高效、穩定的電力設備，廣泛應用于電力、建筑、采礦、工業制造等領域。其設計獨特，結構緊湊，能夠滿足現代工業和城市用電的多樣化需求。以下是對S22-6300KVA油浸式電力變壓器的詳細介紹。

　　一、主要技術參數

　　型號與容量：S22-6300KVA，表明其額定容量為6300千伏安。

　　額定電壓：根據具體應用場景，額定電壓可能有所不同，但通常設計為10KV或更高。

　　能效等級：一級能效，意味著其效率高達98%或更高，有助于降低能耗開支。

　　電壓變化：±5%，這一設計保證了變壓器在電壓波動時仍能保持穩定的輸出。

　　短路阻抗：6.5%，這一參數反映了變壓器在短路情況下的性能。

　　二、結構特點

　　油箱設計：采用波紋片設計，這種設計具有呼吸功能，能夠補償因溫度變化而引起的油的體積變化。同時，波紋片油箱取代了傳統的儲油柜，降低了變壓器的高度，并有效防止了氧氣和水分進入，從而提高了絕緣性能。

　　鐵芯與繞組：鐵芯采用0.23mm高吸磁激光器畫線片和階梯性五級槽構造，有利于減少空載損耗和空載電流。繞組則采用銅箔繞抽的圓筒式結構，高壓繞組采用多層圓筒式結構，這樣的設計使得繞組的安匝分布平衡，漏磁小，機械強度高，抗短路能力強。

　　絕緣結構：油浸式變壓器低壓繞組除小容量采用銅導線以外，一般都采用銅箔繞抽的圓筒式結構;高壓繞組采用多層圓筒式結構。線圈和鐵心采用真空干燥，變壓器油采用真空濾油和注油的工藝，使變壓器內部的潮氣降至最低。此外，油箱內部設有儲油柜、油位計、吸濕器等附件，用于監測和控制變壓器油的油位、濕度等參數。

　　三、技術優勢

　　高效率：一級能效指標使得S22-6300KVA油浸式電力變壓器在降低能耗方面表現出色。

　　低噪音：采用優質材料制作和減震降噪設計，使得變壓器運行時噪音低，滿足環保要求。

　　穩定可靠：全銅線圈和高品質鐵芯材料保證了變壓器在長時間運行中的穩定性。同時，油箱焊接豐腴、光潔、整齊、薄厚勻稱，確保焊接不滲油。

　　四、應用領域

　　S22-6300KVA油浸式電力變壓器廣泛應用于電力、建筑、采礦、工業制造等領域。其強大的容量和穩定的性能使得它能夠滿足大型工業項目和城市電網的用電需求。

　　五、維護與保養

　　對于S22-6300KVA油浸式電力變壓器的維護與保養同樣重要。應定期清潔變壓器外部和散熱器上的灰塵和臟物;檢測變壓器油的質量;檢查油位、油溫等參數;檢查和清理絕緣子;檢查和緊固接線端子;檢修保護裝置;檢查油泵和冷卻系統等。這些措施能夠確保變壓器的正常運行并延長其使用壽命。

　　總之，S22-6300KVA油浸式電力變壓器以其高效、穩定、可靠的性能和廣泛的應用領域成為電力系統中不可或缺的重要設備。
