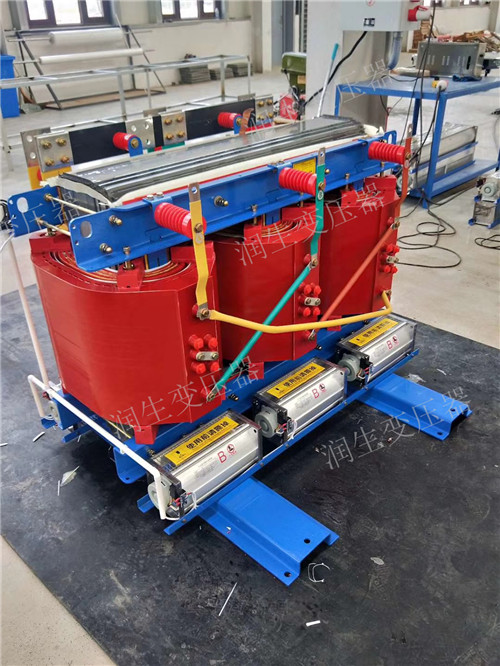

SCB12-500KVA干式電力變壓器的冷卻方式為氣體自冷或逼迫風冷，其散熱方法為氣道排熱。SCB12-500KVA干式電力變壓器具有的特性為安全，阻燃，防火，零污染，可直接安裝于負荷中心。免維護，安裝簡便，綜合使用成本低。防潮性能好，可在濕度下正常運轉，停運后不經預干燥即可投入運行。

　　SCB12-500KVA干式電力變壓器特性

　　1、線圈選用銅導線盤繞或箔繞，以玻纖提高，環氧樹脂不加填料真空干燥除氣脫濕總體澆筑，沖擊韌性高，抗短路，抗沖擊能力強。

　　2、高壓繞組首尾端及中間分接抽頭選用銅嵌件預埋構造，鋼度好，便于調檔，美觀整齊。

　　3、鐵心選用***晶粒取向冷扎硅鋼片疊制，45度全斜多臺階接縫。表層用樹脂絕緣涂層覆蓋，耐濕冷，防銹，減噪。

　　4、鐵心、夾件和線圈之間選用彈性件夾持，使線圈處在平穩卡緊情況，以減少噪音。

　　5、變壓器按自冷設計，總體澆筑的高(低)壓線圈筒壁內部預留有縱向通風道，可配置逼迫風冷設備(冷卻風機)，選用逼迫風冷設備后，可提高導出容積50%。

　　6、配有溫控器，在低壓線圈上方的預埋孔里擺放鉑電阻(Pt100)。以檢測變壓器繞阻溫度，啟停冷卻風機并設有故障報警、過熱報案和過熱跳閘作用，為干式變壓器提供可靠的過載保護裝置，進而提升干式變壓器運作安全性。

　　產品特性

　　我廠生產的SCB12-500KVA干式電力變壓器為國內第一批領有產品規格注冊證書的低噪音、低損耗型樹脂澆筑線圈干式變壓器。因?yàn)橄冗M(jìn)的設計、的材料、科學的配方、嚴格工藝高標準的檢驗，使產品具有如下特性：

　　高壓線圈用銅線，低壓線圈用銅線或銅泊繞制，真空狀態下環氧樹脂澆筑，固化后產生堅固的圓柱形總體，沖擊韌性高，局放小，可靠性高。

　　阻燃、防爆、不污染環境。盤繞線圈的玻纖等絕緣材料具備自熄特點，不會因短路產生電孤，高燒下樹脂不會造成有毒有害氣體。

　　線圈不受潮，鐵芯夾件有特殊的耐蝕防護層，可在相對濕度和其他惡劣環境內進行。間斷運行不必去潮解決。

　　抗短路、雷電沖擊水平高。

　　線圈內外側樹脂層薄，散熱性能好。冷卻方式一般采用氣體自然冷卻.對于任何保護等級的變壓器，都可配備風冷系統(af),以提升短時過載能力，保證安全運作。

　　消耗低，省電效果好，運作經濟，可免維護。

　　體型小，重量輕，占地空間小，安裝費用低，不須考慮排油池、防火消火設備和備用電源等。

　　因無火災、爆炸之虞，可分散安裝于負荷中心，充足靠近用電點，從而減少線路造價和節約昂貴的低壓設備花費。

　　加工工藝：

　　SCB12-500KVA干式電力變壓器線圈在高精密繞線機上繞制。繞制時在線圈內表層鋪敷玻纖，SCB12-500KVA干式電力變壓器容積較大時設計有通風道。線圈繞制完成后開展真空干燥。整個澆筑及干固過程依照工藝單位根據互聯網傳送至澆筑控制終端的工藝曲線完成。全部過程可在計算機終端隨時監控并由計算機根據情況自動調整。精密的生產流程使線圈無氣泡、空穴。
