SCB18干式變壓器安裝環節全解析

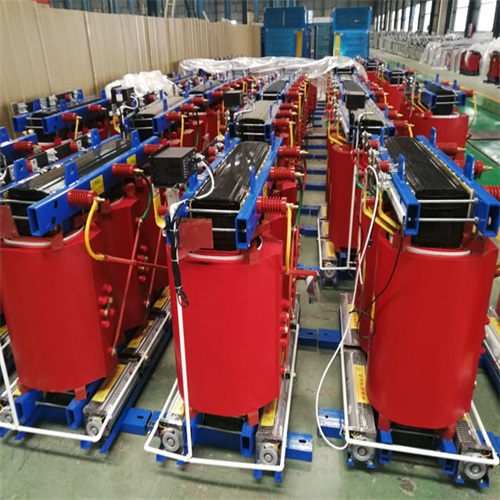

　　SCB18干式變壓器作為新一代高效節能配電設備，其安裝質量直接影響運行安全與壽命。以下從安裝前準備、安裝過程、調試驗收三個階段，提供系統化、可操作的安裝指南。

　　一、安裝前準備

　　1. 基礎條件確認

　　場地要求

　　空間：變壓器四周與墻壁、障礙物間距≥0.8米(便于通風與維護)，頂部距天花板≥1米(避免積熱)。

　　環境：室內安裝時，環境溫度≤40℃，相對濕度≤85%;戶外安裝需配置防雨棚與通風設施。

　　承重：基礎承重能力≥變壓器自重的3倍(如1000kVA變壓器自重約2.5噸，基礎需承載≥7.5噸)。

　　基礎制作

　　采用混凝土基礎，厚度≥200mm，表面平整度≤2mm/m。

　　預埋地腳螺栓，螺栓規格按變壓器安裝孔尺寸匹配(如M16-M24)，露出長度≥100mm。

　　2. 設備檢查

　　外觀檢查

　　確認鐵芯、繞組無變形、裂紋，絕緣件無破損，緊固件無松動。

　　技術文件核對

　　檢查出廠合格證、試驗報告、安裝說明書是否齊全。

　　附件清點

　　核對風機、溫控器、接地線、安裝螺栓等附件是否完整。

　　3. 工具與人員準備

　　工具：起重設備(吊車/叉車)、水平儀、扭矩扳手、絕緣電阻測試儀等。

　　人員：安裝人員需持電工證，熟悉干式變壓器安裝規范。

　　二、安裝過程

　　1. 吊裝與就位

　　吊裝要求

　　使用專用吊耳(嚴禁通過線圈或鐵芯吊裝)，鋼絲繩與垂直方向夾角≤30°。

　　吊裝高度≥變壓器高度+0.5米，避免碰撞。

　　就位調整

　　使用水平儀調整變壓器水平度，誤差≤1mm/m。

　　緊固地腳螺栓，扭矩值按廠家要求(如M16螺栓扭矩為78.5-98.1N·m)。

　　2. 電氣連接

　　高壓側接線

　　使用銅排或電纜連接高壓進線，連接面涂導電膏，緊固力矩符合標準(如M12螺栓扭矩為44-56N·m)。

　　接地端子通過≥25mm2銅線可靠接地，接地電阻≤4Ω。

　　低壓側接線

　　低壓出線電纜截面積按負載電流選擇(如630A電流需≥185mm2電纜)，接線端子壓接牢固。

　　溫控與風機接線

　　按接線圖連接溫控器、風機、超溫報警信號線，確保極性正確。

　　3. 防護與標識

　　防護措施

　　安裝防護網或圍欄，防止人員誤觸高壓部件。

　　戶外安裝時，配置IP54防護等級的防雨罩。

　　標識粘貼

　　在變壓器本體粘貼警示標識(如“高壓危險”)、額定參數牌、接地標識。

　　三、調試與驗收

　　1. 調試步驟

　　絕緣電阻測試

　　使用2500V兆歐表測量高壓繞組對地絕緣電阻，應≥500MΩ(20℃時);低壓繞組對地≥100MΩ。

　　直流電阻測試

　　測量三相繞組直流電阻，不平衡率≤2%(無中性點引出時≤4%)。

　　空載試驗

　　施加額定電壓，空載電流≤2%額定電流，空載損耗符合設計值(SCB18較SCB14降低約10%)。

　　溫控與風機測試

　　模擬溫度升高，驗證風機啟停、超溫報警功能是否正常。

　　2. 驗收標準

　　安裝質量

　　水平度、垂直度符合要求，緊固件無松動。

　　電氣連接牢固，接地可靠。

　　性能指標

　　絕緣電阻、直流電阻、空載損耗等參數符合GB/T 1094.11標準。

　　文檔提交

　　提供安裝記錄、試驗報告、操作手冊等文件。

　　四、安裝關鍵注意事項

　　1. 安全風險防控

　　觸電風險：安裝前切斷上級電源，驗電確認無電后操作。

　　機械傷害：吊裝時嚴禁人員站在吊物下方，使用牽引繩控制方向。

　　火災風險：安裝現場配備滅火器，禁止明火作業。

　　2. 常見問題處理

　　問題1：變壓器運行時振動大

　　原因：基礎不平、緊固件松動。

　　處理：重新調整水平度，緊固地腳螺栓。

　　問題2：溫控器顯示異常

　　原因：傳感器接觸不良、接線錯誤。

　　處理：檢查傳感器安裝位置，核對接線圖。

　　3. 安裝周期與成本

　　周期：小型變壓器(≤500kVA)安裝約1天，大型變壓器(≥1000kVA)需2-3天。

　　成本：人工費約2000-5000元(含調試)，材料費(如電纜、銅排)按實際用量計算。

　　五、安裝質量對比表

　　六、總結與建議

　　核心原則：

　　“規范安裝、嚴格測試、安全第一”，確保變壓器長期穩定運行。

　　用戶建議：

　　安裝前與廠家技術溝通，明確安裝細節。

　　惡劣環境(如高濕度、粉塵)需增加防護等級(如IP55)。

　　安裝后保留3個月試運行期，定期監測溫度與負載。

　　一句話總結：

　　SCB18干式變壓器的安裝需以“精準就位、可靠連接、全面測試”為核心，確保安全高效運行，降低全生命周期故障率!
