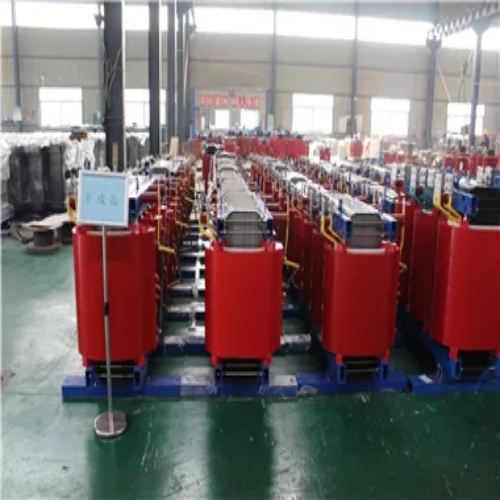

SCB14干式變壓器布置全面指南
一、布置核心原則
SCB14干式變壓器布置需遵循安全性、可靠性、經濟性、可維護性四大原則，確保設備長期穩定運行并符合規范要求。
二、布置關鍵參數與要求
| 參數 | 規范要求 | 說明 |
|---|---|---|
| 安裝位置 | 室內或戶外專用配電室/箱變，遠離易燃易爆物、腐蝕性氣體。 | 戶外布置需滿足IP44及以上防護等級，室內需通風良好。 |
| 安全距離 |
- 高壓側：帶電部分對地≥2.5m，對建筑物≥1.5m - 低壓側：對地≥2.2m，對門≥1.2m |
滿足GB 50053-2013《20kV及以下變電所設計規范》。 |
| 基礎要求 | 混凝土基礎強度≥C25，厚度≥200mm，預埋地腳螺栓（M16-M24）。 | 基礎高出地面≥500mm（防積水），底部設通風百葉窗（面積≥變壓器散熱面積的50%）。 |
| 通風與散熱 | 自然通風或強制通風，環境溫度≤40℃時繞組溫升≤100K。 | 強制通風風量≥2m3/min·kW（按變壓器容量計算）。 |
| 接地系統 | 接地電阻≤4Ω，中性點直接接地，外殼與接地網可靠連接。 | 接地線截面積≥25mm2（銅）或50mm2（鋁）。 |
| 防火與防爆 | 室內布置需設防火墻（耐火極限≥3h），配備滅火器（干粉或CO?）。 | 戶外布置需遠離火源，周邊10m內無雜草或易燃物。 |
三、布置形式與適用場景
室內布置
形式：
獨立配電室：適用于大型工廠、商業綜合體。
箱式變電站：適用于臨時用電或空間受限場景。
要求：
配電室門寬≥1.2m，高度≥2.5m，便于變壓器吊裝。
室內照明采用防爆燈具，照度≥100lx。
戶外布置
形式：
柱上安裝：適用于農村電網或偏遠地區。
落地安裝：適用于城市配電或工業園區。
要求：
柱上安裝需設防雷裝置(避雷器距變壓器≤10m)。
落地安裝需加裝防護圍欄(高度≥1.8m，網孔≤100mm×100mm)。
四、布置細節與注意事項
進出線方式
高壓側：采用電纜下進線或母線橋架，避免陽光直射導致絕緣老化。
低壓側：采用母線槽或電纜出線，母線槽需設伸縮節(間距≤30m)。
防護與標識
防護：
戶外變壓器加裝防雨罩(材質為304不銹鋼，厚度≥1.5mm)。
室內變壓器設防鼠板(高度≥500mm)。
標識：
高壓側懸掛“止步，高壓危險!”警示牌。
變壓器本體標注額定容量、電壓等級、出廠編號。
運維通道
通道寬度≥1m，高度≥2.2m，便于人員操作與檢修。
通道地面做防滑處理(如鋪設防滑地磚或涂刷防滑漆)。
五、典型布置案例
案例1：工業園區1000kVA SCB14變壓器布置
形式：戶外落地安裝，防護等級IP54。
基礎：C30混凝土基礎，尺寸3m×2m×0.3m，預埋M20地腳螺栓。
通風：兩側設通風百葉窗，頂部加裝軸流風機(風量12000m3/h)。
安全：周邊設2m高圍欄，懸掛“高壓危險”警示牌，接地電阻3.2Ω。
案例2：商業綜合體630kVA SCB14變壓器布置
形式：室內配電室布置，防火等級二級。
通道：前后通道寬1.5m，左側通道寬1m，右側設檢修門。
照明：采用LED防爆燈，照度150lx，應急照明時間≥90分鐘。
消防：配電室內設2具4kg干粉滅火器，煙感報警器聯動排風系統。
六、布置驗收標準
電氣驗收
絕緣電阻測試：高壓對地≥300MΩ，低壓對地≥100MΩ。
直流電阻測試：三相不平衡率≤2%。
機械驗收
變壓器水平度≤1mm/m，垂直度≤1.5mm/m。
螺栓緊固力矩符合廠家要求(如M16螺栓力矩120N·m)。
環境驗收
溫升測試：滿載運行時繞組溫度≤140℃。
噪音測試：距變壓器1m處噪音≤50dB(A)。
七、常見問題與解決方案
| 問題 | 原因 | 解決方案 |
|---|---|---|
| 變壓器過熱 | 通風不良、負載過高、散熱片堵塞。 | 清理散熱片，增加通風量，降低負載率。 |
| 接地電阻超標 | 接地網腐蝕、連接松動、土壤電阻率高。 | 更換接地極，緊固連接點，加降阻劑（如膨潤土）。 |
| 進出線接頭發熱 | 接觸不良、螺栓松動、氧化腐蝕。 | 重新緊固螺栓，涂抹導電膏，定期檢查接頭溫度。 |
| 防護圍欄損壞 | 外力撞擊、腐蝕老化。 | 更換圍欄，加裝防撞柱，定期防腐處理。 |
八、總結
SCB14干式變壓器布置需綜合考慮安全距離、基礎要求、通風散熱、接地防護等關鍵因素，結合具體場景選擇合適的布置形式。通過嚴格遵循規范要求、注重細節設計、加強驗收與維護，可確保變壓器長期安全運行，降低故障風險。建議優先選擇具有成功案例的供應商，并委托專業團隊進行布置設計與施工。
