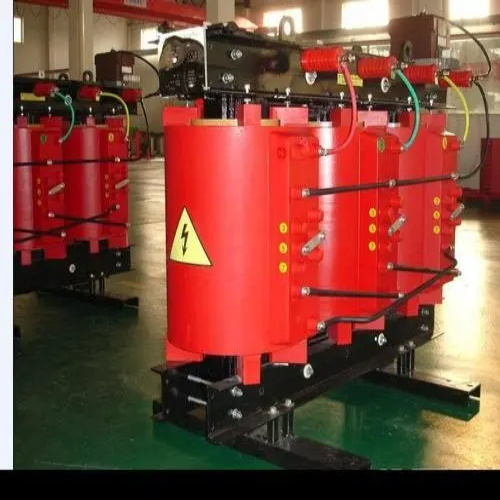

SCB18干式變壓器是采用樹脂澆注絕緣工藝的三相干式變壓器，符合國家一級能效標準（GB 20052-2020），其絕緣水平直接關系到運行安全性和可靠性。以下是其絕緣性能的核心參數、測試標準及實際應用中的注意事項：

一、絕緣水平核心參數

根據GB 1094.11《電力變壓器 第11部分：干式變壓器》，SCB18干式變壓器的絕緣水平按電壓等級分類如下：

二、絕緣性能關鍵指標

1. 局部放電水平
   • 標準要求：≤5pC（皮庫侖），遠低于傳統干式變壓器（通常≤10pC）。
   • 測試方法：在1.5倍額定電壓下持續5分鐘，通過高頻CT傳感器檢測局部放電信號。
2. 絕緣電阻
   • 冷態絕緣電阻：≥300MΩ（繞組對地），使用2500V兆歐表測量。
   • 熱態絕緣電阻：≥5MΩ（運行溫度下），反映高溫下絕緣穩定性。
3. 介質損耗因數（tanδ）
   • 20℃時：≤0.5%，數值越低絕緣損耗越小。
   • 測試周期：每3年檢測一次，作為絕緣老化評估依據。

三、絕緣系統設計特點

1. 材料選擇
   • 主絕緣：采用諾梅克斯（Nomex?）紙與環氧樹脂復合材料，耐熱等級達F級（155℃）或H級（180℃）。
   • 層間絕緣：DMD預浸布，厚度0.15~0.2mm，確保繞組縱向絕緣強度。
2. 結構優化
   • 分段圓筒式繞組：降低層間電壓梯度，減少局部放電風險。
   • 氣道設計：繞組間設置軸向氣道（寬度≥8mm），提升散熱效率，降低熱應力對絕緣的影響。
3. 防潮處理
   • 真空壓力浸漬（VPI）工藝：樹脂滲透深度≥2mm，防止潮氣侵入。
   • 表面涂覆防霧涂層：抑制凝露形成，適用濕度≤95%的環境。

四、絕緣水平測試與認證

1. 型式試驗
   • 雷電沖擊試驗：施加1.2/50μs標準沖擊波，驗證繞組縱絕緣強度。
   • 感應耐壓試驗：在1.3倍額定電壓下持續1小時，檢測匝間絕緣。
2. 例行試驗
   • 外施耐壓試驗：對地施加2倍額定電壓+1000V，持續1分鐘。
   • 感應電壓試驗：在1.1倍額定電壓下檢測空載損耗和噪聲。
3. 認證要求
   • 必須通過CQC自愿認證或PCCC認證，證書需標注絕緣等級（如F級/H級）。

五、實際應用中的絕緣維護

1. 運行監控
   • 溫度監測：繞組溫度超過140℃時啟動報警，155℃時跳閘保護。
   • 局放監測：安裝在線監測裝置，實時檢測局放信號（建議閾值≤3pC）。
2. 定期檢測
   • 絕緣電阻測試：每年一次，記錄數據并對比歷史趨勢。
   • 紅外熱成像：每半年掃描繞組熱點，溫度分布不均度超過5℃需檢查絕緣。
3. 環境控制
   • 濕度管理：相對濕度>80%時啟動除濕機，防止絕緣表面結露。
   • 灰塵清理：每季度用干燥壓縮空氣清潔表面，避免粉塵導致電場畸變。

六、絕緣失效典型案例與預防

決策建議：SCB18干式變壓器在絕緣性能上較SCB14有顯著提升（局放降低50%以上），適用于對供電可靠性要求高的場景。選型時需重點關注絕緣等級（F級/H級）和局放測試報告，運行中應結合在線監測與定期檢測，確保絕緣系統長期穩定。
