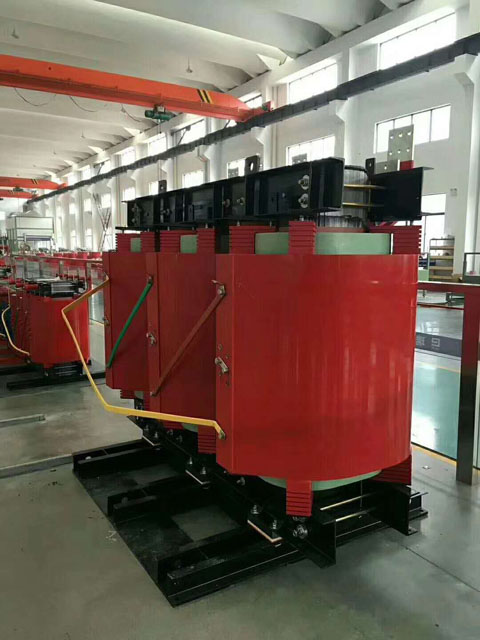

SCB10-500KVA干式變壓器是我公司多年來采用優質材料和先進的工藝技術而生產，具有防潮、維護方便等優點，能深入負荷中心，可用于進出口設備，專業配套地鐵、高層建筑、機場、車站、碼頭、企業及隧道等輸配電場所。SCB10-500KVA干式變壓器主要用于交流50—60Hz，電壓不超過800V的各種供電場所、產品的各種輸入、輸出電壓、聯接組別、抽頭線組容量的分配，均可根據用戶要求進行精心設計與制造。

　　SCB10-500KVA干式變壓器結構特點

　　由于SCB10-500KVA干式變壓器具有抗短路能力強、維護工作量小、運行效率高、體積小、噪音低等優點, 常用于防火、防爆等性能要求高的場所。

　　1.安全，防火，無污染，可直接運行于負荷中心;

　　2.采用國內先進技術，機械強度高，抗短路能力強，局部放電小，熱穩定性好，可靠性高，使用壽命長;

　　3.低損耗，低噪音，節能效果明顯，免維護;

　　4.散熱性能好，過負載能力強，強迫風冷時可提高容量運行;

　　5.防潮性能好，適應高濕度和其他惡劣環境中運行;

　　6.干式變壓器可配備完善的溫度檢測和保護系統。采用智能信號溫控系統，可自動檢測和巡回顯示三相繞組各自的工作溫度，可自動啟動、停止風機，并有報警、跳閘等功能設置;

　　7.體積小，重量輕，占地空間少，安裝費用低。

　　鐵芯

　　SCB10-500KVA干式變壓器采用優質冷軋晶粒取向硅鋼片，鐵芯硅鋼片采用45度全斜接縫，使磁通沿著硅鋼片接縫方向通過。

　　繞組形式

　　纏繞;

　　環氧樹脂加石英砂填充澆注;

　　玻璃纖維增強環氧樹脂澆注(即薄絕緣結構);

　　多股玻璃絲浸漬環氧樹脂纏繞式(一般多采用3，因?yàn)樗苡行У姆乐節沧⒌臉渲_裂，提高了設備的可靠性)。

　　高壓繞組

　　一般采用多層圓筒式或多層分段式結構。

　　結構類型

　　主要由硅鋼片組成的鐵芯和環氧樹脂澆注的線圈組成, 高低壓線圈之間放置絕緣筒增加電氣絕緣, 并由墊塊支撐和約束線圈, 其零部件搭接的緊固件均有防松性能。

　　構造性能：

　　固體絕緣包封繞組

　　不包封繞組

　　繞組：兩個繞組中，電壓較高的是高壓繞組，較低的是低壓繞組。

　　從高、低壓繞組的相對位置看，高壓可分為同心式、交迭式。

　　同心式繞組簡單，制造方便，均采用這種結構方式。

　　交迭式，主要用于特種變壓器。
