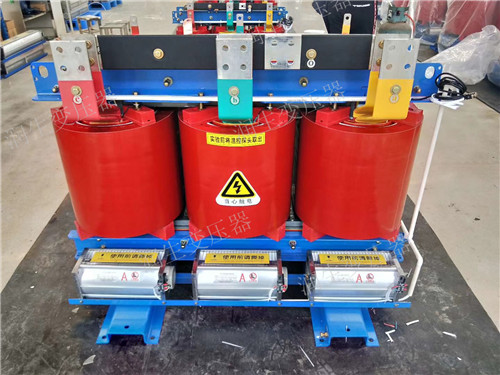

SCB10-400KVA干式變壓器的高、低壓繞組分別采用分段層式繞組結構和螺旋式繞組結構,且均為圓形,軸向力分布均勻。SCB10-400KVA干式變壓器具有安全,阻燃防火,無污染,可直接安裝在負荷中心。免維護、安裝簡便。防潮性能好,停運后不經預干燥即可投入運行。損耗低,局部放電量低、噪音小、強迫風冷條件下可以120% 額定負載運行。自己備有完善的溫度保護控制系統,為變壓器安全運行提供可靠保障。該產品的可靠性指標已經達到國內先進水平。其繞組引出端子采用銅排引出,繞組繞制完后,端部用樹脂澆注(端封),整形后可得到比較堅固的繞組。絕緣與銅箔粘合為一體,可起到防潮的作用。其鐵芯材料是選用優質冷軋晶粒取向硅鋼片,外表面涂有黑色彈性樹脂漆,能有效降低變壓器的噪聲和空載損耗率。
SCB10-400KVA干式變壓器特點:
1、安全、阻燃防爆、無環境污染,可安裝在商業區、住宅區等高安全要求地帶。
2、免維護,安裝使用簡單。
3、樹脂澆注,防潮性能優越,可不經干燥投入運行,適用于潮濕污穢環境。
4、低損耗、低放電,采用輻流式風機,低噪音,冷卻均勻。
5、機械強度高,抗短路、雷電沖擊能力強。
6、低壓線圈采用箔繞,結構緊湊,安匝平衡,端部漏磁小。
產品特點:
1.線圈采用銅導線纏繞或箔繞,以玻璃纖維增強,環氧樹脂不加填料真空干燥脫氣脫濕整體澆注,機械強度高,抗短路,耐沖擊能力強。
2.高壓繞組首末端及中間分接抽頭采用銅嵌件預埋結構,鋼性好,便于調檔,美觀整齊。
3.鐵芯采用優質晶粒取向冷軋硅鋼片疊制,45度全斜多階梯接縫。表面用樹脂絕緣涂層覆蓋,耐潮濕,防銹,降噪。
4.鐵芯、夾件和線圈之間采用彈性件夾緊,使線圈處于穩定壓緊狀態,以降低噪音。
5.變壓器按自冷設計,整體澆注的高(低)壓線圈筒壁內部預留有縱向通風道,可配備強迫風冷裝置(冷卻風機),采用強迫風冷裝置后,可提高輸出容量20%。
6.配有溫控器,在低壓線圈頂部的預埋孔內放置鉑電阻(PtlOO)。以監測變壓器繞組溫升,自動啟停冷卻風機并設有故障報警、超溫報警和超溫跳閘功能,為干式變壓器提供可靠的過載保護裝置,從而提高干式變壓器運行的安全性。
SCB10-400KVA干式變壓器是我公司引進國外先進技術,自主開發了SCB10、SCB11系列帶填料薄絕緣干式變壓器,由于線圈被環氧樹脂包封,所以難燃,防火、防爆、免維修、無污染、體積小,可直接安裝在負荷中心。同時科學合理的設計和澆注工藝,使產品局部放電量更小,噪聲低,散熱能力強,在強迫風冷條件下可以在125%額定負載下長期運行,并配有智能溫控儀,具有故障報警,超溫報警,超溫跳閘以及閘子功能,并通RS485串行接口與計算機相連,可以集中監視和控制。根據不同的使用環境,可配置不同防護等級的外殼或不配置外殼,適用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。
