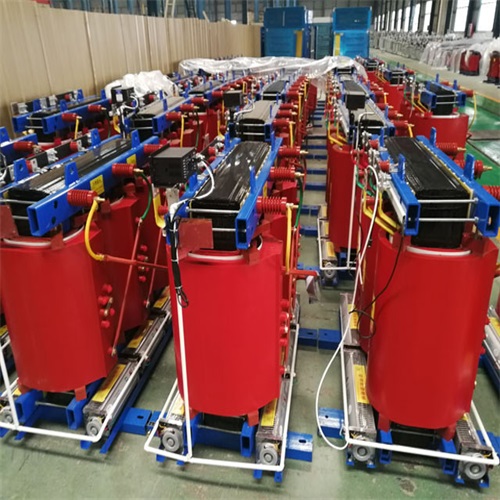

SCB13干式變壓器是一種采用環氧樹脂澆注或非晶合金鐵芯的節能型干式變壓器，具有防火、防爆、免維護、低損耗等特點，廣泛應用于室內配電場所(如商場、醫院、數據中心等)。以下是其施工安裝的詳細指南，涵蓋施工前準備、安裝步驟、調試驗收及安全注意事項：

　　一、施工前準備

　　環境檢查

　　場地要求：

　　室內安裝：環境溫度-5℃~+40℃，相對濕度≤95%(無凝露)，海拔≤1000m(高海拔需降容使用)。

　　通風條件：自然通風或機械通風(風速≥0.5m/s)，避免陽光直射或熱源輻射。

　　基礎要求：

　　基礎承重≥變壓器重量(如1000kVA變壓器約3.5噸)，水平誤差≤2mm/m。

　　預留電纜溝或橋架，進出線孔需防火封堵(如使用防火泥或防火板)。

　　設備驗收

　　外觀檢查：

　　變壓器本體無裂紋、變形，環氧樹脂表面光滑無氣泡，高壓套管無破損。

　　緊固件(如螺栓、螺母)無松動，接地端子標識清晰。

　　文件核對：

　　出廠合格證、試驗報告、安裝說明書、溫控儀說明書等齊全。

　　核對銘牌參數(額定容量、電壓比、聯結組別、阻抗電壓)與設計圖紙一致。

　　工具與材料準備

　　工具：起重設備(如叉車或行車)、水平儀、萬用表、兆歐表(2500V)、力矩扳手、絕緣手套、安全帽。

　　材料：銅排或電纜、熱縮套管、接地線(截面積≥25mm2)、防火涂料、標識牌。

　　二、安裝步驟

　　1. 變壓器就位

　　起重操作：

　　使用叉車或行車將變壓器吊運至基礎上方，緩慢下降至距基礎100mm處暫停，檢查水平度。

　　調整變壓器方向，使高壓側朝向進線方向，低壓側朝向配電柜。

　　固定安裝：

　　通過地腳螺栓將變壓器固定在基礎上，螺栓緊固力矩符合說明書要求(如M12螺栓力矩50~60N·m)。

　　安裝減震墊(如橡膠墊或彈簧減震器)，減少振動傳遞。

　　2. 電纜/母線連接

　　高壓側連接：

　　剝?nèi)ル娎|外護套，保留銅芯長度比套管長度長50mm，壓接接線端子(如DT型銅鼻子)。

　　清潔套管內壁，涂抹導電膏，將電纜端子插入套管至底部，用螺栓緊固(力矩符合說明書要求)。

　　套入熱縮套管，加熱收縮至完全貼合，防止電暈放電。

　　低壓側連接：

　　采用銅排連接時，銅排需鍍錫處理，搭接面長度≥1.5倍銅排寬度，螺栓緊固力矩符合標準(如M10螺栓力矩25~30N·m)。

　　連接后檢查相序(A/B/C相分別用黃/綠/紅色標識)，確保與進線柜一致。

　　3. 接地系統安裝

　　本體接地：

　　將變壓器接地端子(通常位于底部)通過接地線連接至接地網，接地電阻≤4Ω。

　　接地線需平直，避免彎曲，連接處做防銹處理(如涂抹導電膏或鍍錫)。

　　外殼接地：

　　變壓器金屬外殼(如散熱片、防護罩)需單獨接地，不得與中性線(N線)混接。

　　4. 溫控與保護裝置安裝

　　溫控儀接線：

　　將溫控儀的Pt100溫度傳感器埋入變壓器繞組(通常3個，分別監測A/B/C相)，傳感器引線穿金屬軟管保護。

　　連接溫控儀的報警和跳閘信號線至配電柜，設置超溫報警(110℃)和跳閘(130℃)閾值。

　　風機安裝：

　　強迫風冷變壓器需安裝軸流風機，風機風向與散熱片平行，確?？諝饬魍ā?/span>

　　風機電源采用獨立回路，控制線與主電路分離，避免干擾。

　　三、調試與驗收

　　1. 絕緣電阻測試

　　測試方法：

　　使用2500V兆歐表，分別測量高壓對低壓、高壓對地、低壓對地的絕緣電阻。

　　測試后充分放電(≥5分鐘)，防止殘余電壓傷人。

　　合格標準：

　　絕緣電阻≥1000MΩ(干燥環境)，若濕度>80%，允許≥500MΩ。

　　2. 直流電阻測試

　　測試方法：

　　使用直流電阻測試儀測量高壓側(AB/BC/CA)和低壓側(a/b/c)的直流電阻。

　　合格標準：

　　各相電阻值偏差≤4%(線間)，≤2%(相間)，與出廠值比較偏差≤2%。

　　3. 變比測試

　　測試方法：

　　使用變比測試儀，在高壓側施加額定電壓，測量低壓側輸出電壓，計算變比。

　　合格標準：

　　變比誤差≤±0.5%，與銘牌值一致。

　　4. 空載試驗

　　測試方法：

　　在低壓側施加額定電壓，高壓側開路，運行30分鐘，記錄空載電流和空載損耗。

　　合格標準：

　　空載電流≤1%額定電流，空載損耗符合GB 20052-2020一級能效標準(如1000kVA變壓器空載損耗≤1.15kW)。

　　5. 負載試驗

　　測試方法：

　　在高壓側施加額定電壓，低壓側逐步加載至額定容量，運行1小時，記錄負載損耗和溫升。

　　合格標準：

　　負載損耗符合設計值，繞組熱點溫升≤80K(環境溫度40℃時，繞組溫度≤120℃)。

　　6. 驗收文件

　　提交調試報告、絕緣電阻測試記錄、直流電阻測試記錄、變比測試記錄、空載/負載試驗報告。

　　用戶簽字確認后，變壓器方可投入運行。

　　四、安全注意事項

　　施工安全：

　　吊裝時嚴禁人員站在變壓器下方，起重設備需由專業人員操作。

　　高壓側連接時需斷電操作，使用驗電器確認無電后掛接地線。

　　防火措施：

　　變壓器周圍1米內禁止堆放易燃物，配備干粉滅火器或二氧化碳滅火器。

　　電纜溝需防火封堵，防止火災蔓延。

　　運行監控：

　　定期檢查溫控儀顯示溫度，若超溫需立即停機檢查。

　　每月清理散熱片灰塵，防止堵塞影響散熱。
