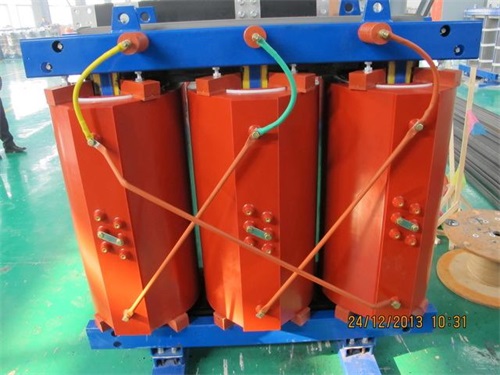

三相干式變壓器是一種利用電磁互感來轉換電壓、電流和阻抗的電器，它主要由機體(包括鐵芯、繞組、絕緣、引線)、變壓器油、油箱、冷卻裝置、調壓裝置、保護裝置(吸濕器、安全氣道、氣體繼電器、儲油柜、測溫裝置等)、出口套管等組成。

　　三相干式變壓器在電網中起著不可或缺的作用。本文將來與大家分析一下三相干式變壓器的一些組成部分。

　　三相干式變壓器所用的鐵心材料主要是鐵片、低硅片和高硅片。向鋼板中添加硅會降低鋼板的導電性并增加電阻率。它可以減少渦流，減少渦流損耗。我們通常稱添加硅的鋼板為硅鋼片。硅鋼片的質量對變壓器的質量有很大的關系。硅鋼片的質量通常用磁通密度B來表示。一般來說，黑鐵片的B值為6000-8000，低硅鋼片的B值為9000-11000，高硅鋼片的B值為12000-16000。

　　絕緣材料是三相干式變壓器的一個組成部分，應用于線圈架層和繞組電阻之間的隔離。通用變壓器框架材料可由酚醛紙板制成，夾層可由聚酯薄膜或電話紙隔離，繞組電阻可由黃色拉布拉多隔離。

　　浸漬材料是三相干式變壓器的重要組成部分。纏繞變壓器后，然后一步是浸漬絕緣漆。它能提高變壓器的機械強度，改善絕緣性能，延長使用壽命。甲酚清漆一般可用作浸漬材料。

　　其他三相干式變壓器也需要有漆包線， 沙包線，絲包線，常用的是漆包線。對導線的要求是良好的導電性、足夠的絕緣漆層的耐熱性和一定的耐腐蝕性。一般情況下，可以使用Q2型高強度聚酯漆包線三相干式變壓器，這樣可以讓電力盡其所能，常用于電網設備的電壓升降、阻抗匹配、安全隔離等。
