正常運行時，繼電器內部充滿變壓器汕，開口杯內外都是變壓器油，曲于莖錘的 $飛大于開口杯的:歌傲，使盧錘下落，開口杯向上翹起，固定在開口杯側面上的磁 鐵也跟著向上翹起，上干贊觸點處于斷開狀態。當氣體繼電器中氣體達到一定容積 后，開口杯下沉，上磁鐵使上干贊觸點閉合（稱為輕瓦斯保護動作），接通信號回 路并發出報黹信號：當變壓器內部發生嚴重故障時，大量的氣體和變壓器油流向儲 油柜，當流速達到一定速度時，沖擊繼電器擋板，下磁鐵使下干贊觸點閉合（稱為 重瓦斯保護動作），接通跳閘回路將變壓器的電源切斷。變壓器高、低壓繞組的引出線從油箱內穿過油箱蓋時，必須經過絕緣套管，以使 帶電的引線與接地的油箱絕緣。

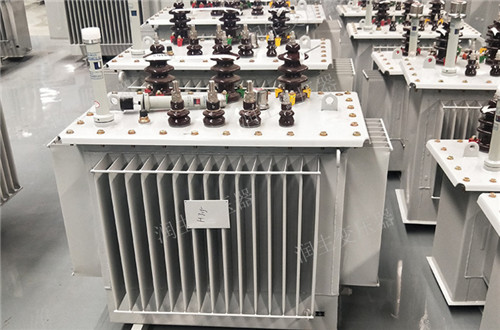

套管分為高壓套管和低壓套管，高、低壓套管構成 了變壓器的出線裝置，由它們擔任出線的絕緣和支承。常用的變壓器套管有純瓷型、充油型和電容型三種 純瓷型套管是以瓷作內外絕緣的，它又分為復合瓷絕緣式和單體瓷絕緣式兩種。 復合瓷絕緣式套管是由導電桿、上瓷套和下瓷套組成，其結構如圖1所示。此種 套管安裝方便，只要在油箱蓋板上開一個適當?shù)目祝ㄟ^帶螺紋的導電桿，并配上 適當?shù)拿芊馊皦|圈，將上下瓷套串壓在油箱蓋板上，然后緊固導電桿兩端的螺母 即可。
